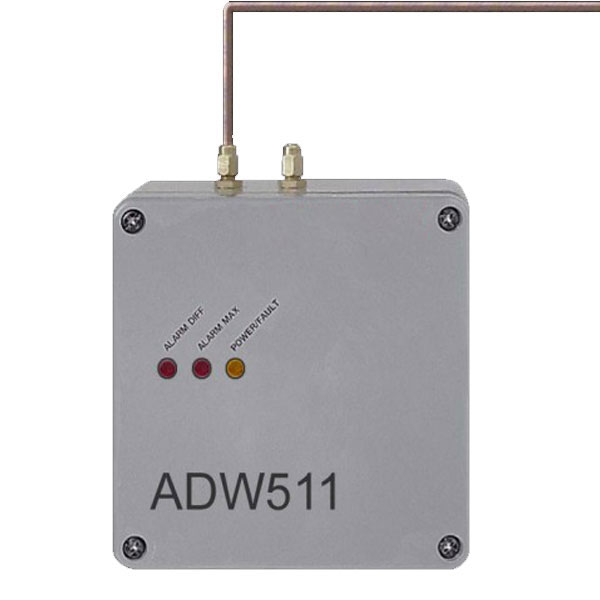

Transafe ADW 511

• Компактная прочная конструкция.
• Подходит для использования в тяжелых условиях окружающей среды.
• Низкие эксплуатационные расходы благодаря регулярной автоматической проверке герметичности и самоконтролю.
• Выбор настроек по умолчанию, соответствующих условиям применения, при помощи поворотного переключателя.
• Характер реакции извещателя программируется с персонального компьютера.

Transafe ADW 511 является линейным тепловым пожарным извещателем с пороговым и дифференциальным контролем температуры.

Принцип работы основан на объемном расширении газа при нагревании и связанном с этим возрастании давления в пневмокамере.

Тепловой пожарный извещатель состоит из сенсорной трубки (SENSTUBE) и блока извещателя (с блоком управления).

Благодаря прочной конструкции извещатель ADW 511 идеально подходит для использования в тяжелых условиях, в которых не могут применяться обычные извещатели (порог чувствительности устройства соответствует части 5 EN 54, работа при повышенной температуре окружающей среды согласно части 8 EN 54).

Обзор системы

1 - Резьбовая крышка
2 - Сегмент сенсорной трубки
3 - Монтажные скобы
4 + 5 - Соединитель SERTO
6 - Сегмент сенсорной трубки
7 - Подключение сенсорной трубки
8 - Эталонная трубка
9 - Светодиодные индикаторы состояния
10 - Плата электроники
11 - Корпус извещателя
12 - Кабельный канал (заглушка PG)
13 - Привод насоса
14 - Насос
15 - Оптоволоконный кабель для трех светодиодных индикаторов (поз. 9)
16 - Крышка корпуса извещателя


Рабочее описание

Датчик давления постоянно измеряет давление в сенсорной трубке. Сигналы датчика оцениваются микропроцессором. Дифференциальная составляющая обрабатывается электроникой.

Если давление в сенсорной трубке резко возрастает за короткое время, извещатель ADW 511 издает сигнал тревоги.

Помехи, например, связанные с погодными условиями (медленные изменения давления при колебаниях температуры) или пневмоудары, связанные с высокой интенсивностью дорожного движения в туннеле, отфильтровываются.

Определение превышения пороговых значений происходит таким образом, что значение давления, соответствующее запрограммированной максимальной температуре, приводит к сигналу тревоги. Извещатель ADW 511 срабатывает также при постепенном увеличении температуры в течение продолжительного времени, например, AT = 40 К/ч (при перегреве печи).

Температурный датчик в корпусе извещателя постоянно измеряет температуру окружающей среды и выводит эталонное значение максимального порога.
