FLM-I 420-S интерфейсный модуль

Преимущества FLM I 420 S

• Поворотный переключатель для автоматической и ручной настройки адреса
• Сохранение функций кольцевого шлейфа LSN при коротком замыкании благодаря внутренним изоляторам
• Питание через шину LSN
• Три свободных зажимных клеммы

Изолятор короткого замыкания FLM I 420 S изолирует участки шлейфов, в которых произошло короткое замыкание. Это гарантирует сохранение функциональности остальной сети.

Функции

Адресный переключатель (поворотный)

Адрес изолятора короткого замыкания устанавливается при помощи поворотных переключателей.

Возможны следующие настройки:

• 000 - Кольцевой/радиальный шлейф в режиме LSN improved с автоматической установкой адресов (Т-титт подключения невозможен)
• О01-254 - Кольцевой шлейф/Радиальный шлейф/Т-титт в режиме LSN improved с ручной установкой адресов
• CL00 - Кольцевой шлейф/Радиальный шлейф в "классическом" режиме LSN

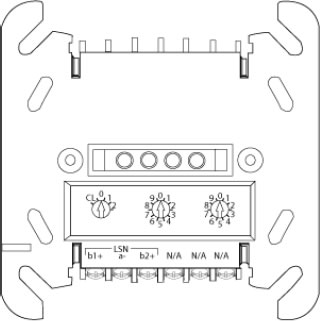

Обзор системы FLM I 420 S

b1+/а-/b2+ - LSN
N/A - (3х) - свободные клеммы, напр, для подключения внешн. дополнит, напряжения или для заземления
