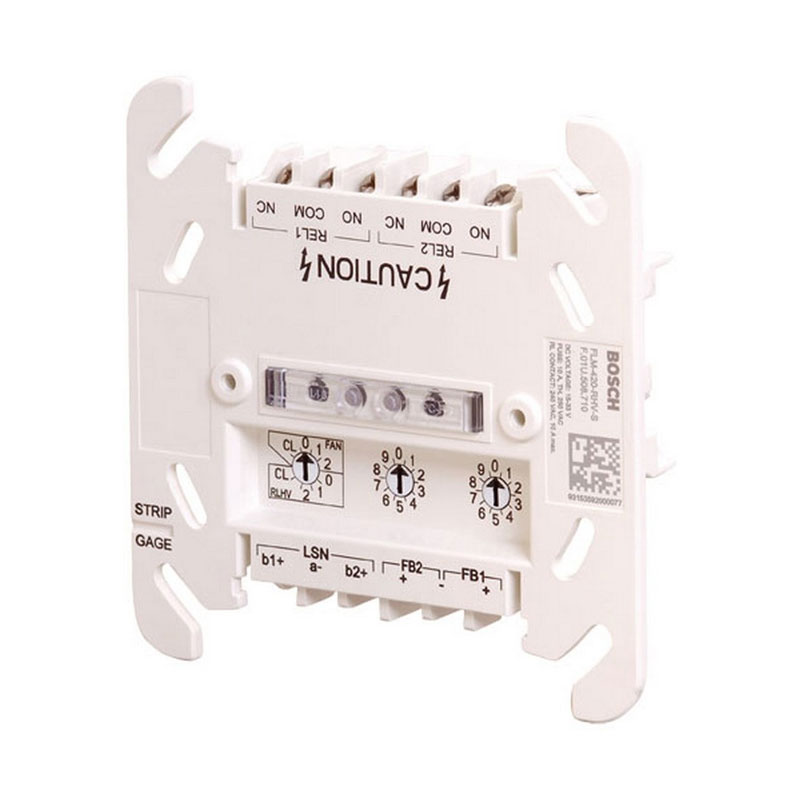

FLM-420-RHV-D

FLM-420-RHV-D - интерфейсный модуль высоковольтных реле (2 реле с обр. связью до 10А) LSNi с адаптером для установки на DIN-рейку

• Возможность выбора функции реле или функции управления вентилятором
• Поворотные переключатели для автоматической или ручной настройки адреса
• Светодиоды для индикации состояния (возможность отключения через LSN)
• Питание через шину LSN
• Имеются модели с корпусом для установки на поверхности или с адаптером для установки на контактный рельс по стандарту DIN

Интерфейсные модули используются для управления активацией внешних элементов, напр.:

• дымозадерживающих клапанов,
• систем пожаротушения,
• вентиляторов,

через локальную сеть безопасности (LSN).

Функции

Варианты модулей интерфейса

Доступны два различных варианта модулей интерфейса:

• FLM-420-RHV-S для установки на поверхность с корпусом;
• FLM-420-RHV-D для установки на контактный рельс (стандарт DIN) с адаптером.

Функция реле и функция FAN

Интерфейсные модули имеют по два переключающих контактных реле (форма С) для управления активацией внешних элементов.

Контакты реле защищены плавкими предохранителями на 10 А, встроенными в модуль.

Максимальная нагрузка на контакты реле (активная нагрузка):

• 10 А при 120 В пер.тока / 230 В пер.тока / 24 В пост.тока
• 6 А при 30 В пост.тока

Поворотный переключатель

Поворотный переключатель используется для выбора либо функции реле, либо функции управления вентилятором (FAN) (поворотный переключатель 1), а также для задания адреса интерфейсного модуля (поворотный переключатель 1-3). Возможны следующие настройки:

• 000 - Кольцевой/радиальный шлейф в режиме LSN improved с автоматической установкой адресов (Т-тип подключения невозможен)
• 001-254 - Кольцевой шлейф/Радиальный шлейф/Т-тип в режиме LSN improved с ручной установкой адресов
• CL00 - Кольцевой шлейф/Радиальный шлейф в "классическом" режиме LSN

Другие технические характеристики

Состояние двух реле указывается посредством красного и зеленого светодиодов. Питание обеспечивается через цепь LSN.

Обзор системы

NO/C/NC - Реле 1
NO/C/NC - Реле 2
b1+/а-/b2+ - LSN
FB2+ - Реле 2, обратная связь +
FB1/FB2- - Реле 1 и 2, обратная связь
FB1+ - Реле 1, обратная связь +
