NOM K100 LSN

• Отдельное обнаружение дыма и измерение загрязнения извещателя.
• Автоматическая настройка порога срабатывания.
• Активный самоконтроль датчиков с соответствующей электронной оценкой.
• Идентификатор отдельных извещателей.
• Дистанционная диагностика.

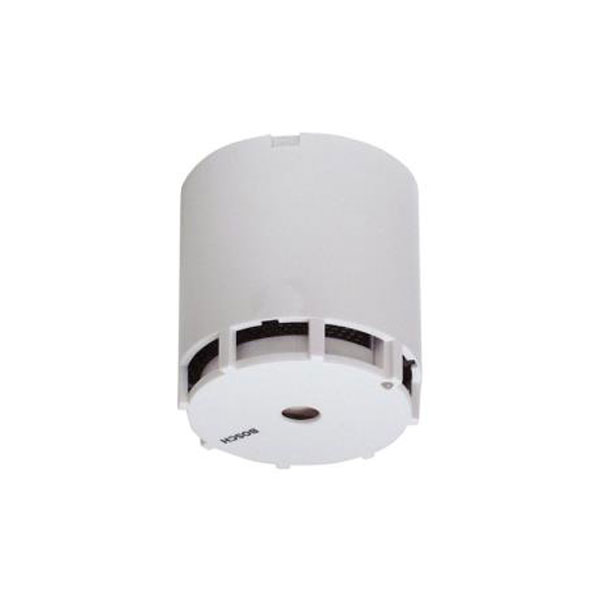

Оптический дымовой извещатель NOM K100 LSN используется в вентиляционных каналах и пропускает воздух со скоростью не более 20 м/с.

Принцип работы



15 световых импульсов передаются инфракрасным светоизлучающим диодом (ИК светодиод) через измерительную камеру с интервалом в одну секунду. Если дым отсутствует, только малое количество света попадает через собирающую линзу на фотодиод.

Анализ небольшого количества света используется для контроля корректной работы извещателя. Если дым попадает в измерительную камеру, световые импульсы рассеиваются частицами дыма. Если для трех последовательных импульсов превышен порог чувствительности, установленный в датчике, передается сигнал тревоги.



Световой импульс передается от второго светодиода к противоположной стенке измерительной камеры для измерения загрязнения. В незагрязненных извещателях луч света всегда полностью поглощается черной внутренней стенкой.

Даже наличие небольшого количества дыма не приводит к большим изменениям значения этого параметра. Контроль работы извещателя производится на основе анализа незначительного отражения света. В загрязненньж извещателях луч света отражается от частиц грязи.



Измерение загрязнения анализируется с помощью измеренного отраженного света и конечного потока. Если заложенный в извещателе порог срабатывания превышен, отправляется сообщение.

• При 30 %: служебное сообщение центральному блоку и компенсация порога срабатывания.
• При 60 %: требование замены извещателя.
• При 80 %: автоматическое выключение извещателя.

Если результат измерения выше порога в 0 % примерно на 20%, формируется сообщение о неисправности. Два цветных светодиода обеспечивают индикацию событий извещателя:

• красный = сигнал тревоги;
• желтый = неисправность.

Постоянный запрос и анализ данных извещателя с многоадресной передачей:

• отклонение от базовых значений,
• неисправность датчика для предотвращения ложных тревог,
• уровень загрязнения,
• сообщение о необходимости замены извещателя (тест),
• предварительного тревожного сигнала (изменение применения),
• передача тревожного сигнала (для активизации удаленного внешнего сигнального индикатора).
