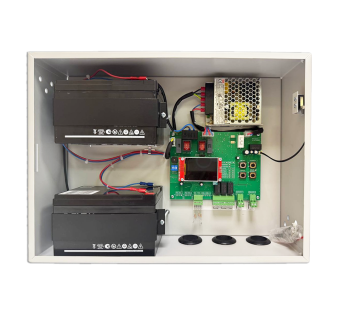

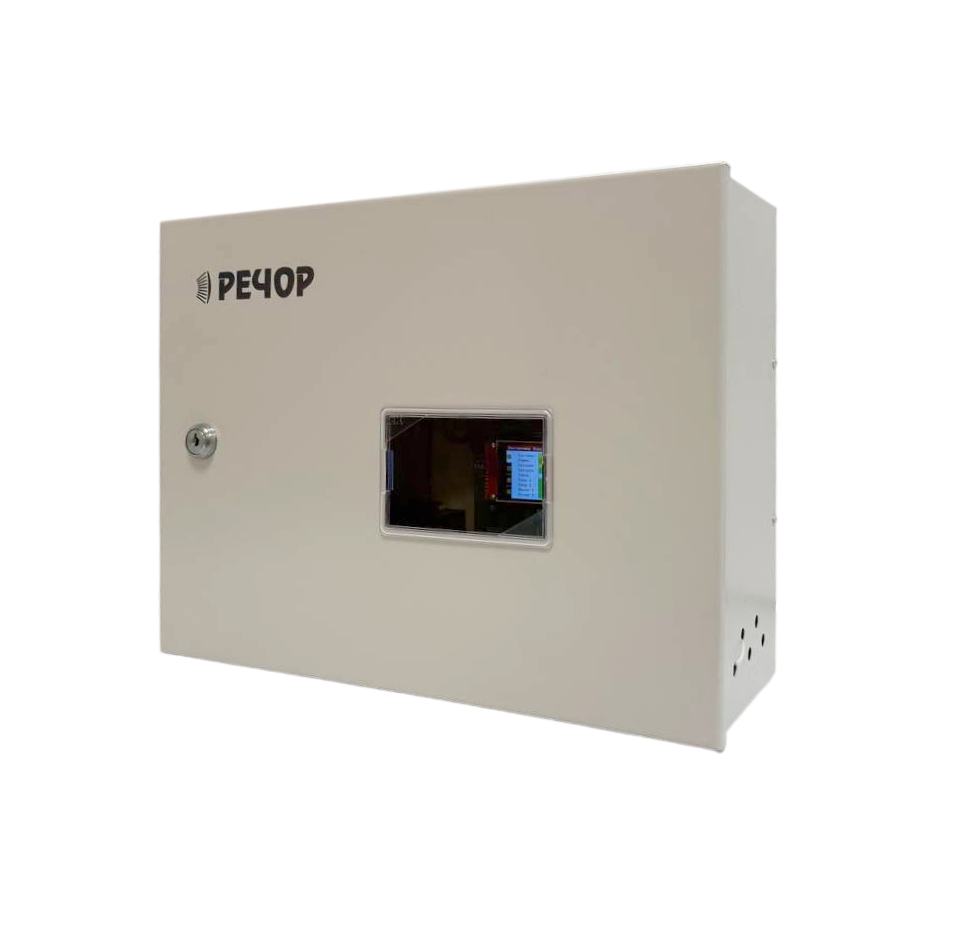

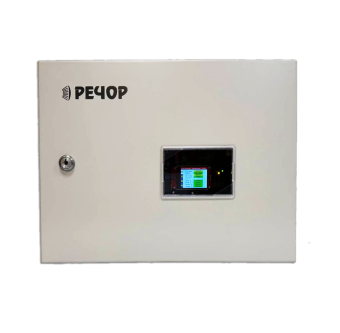

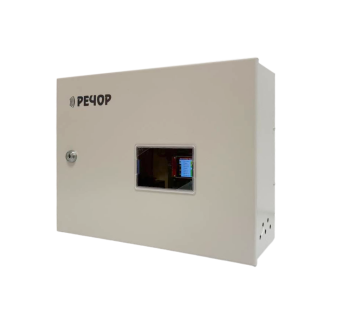

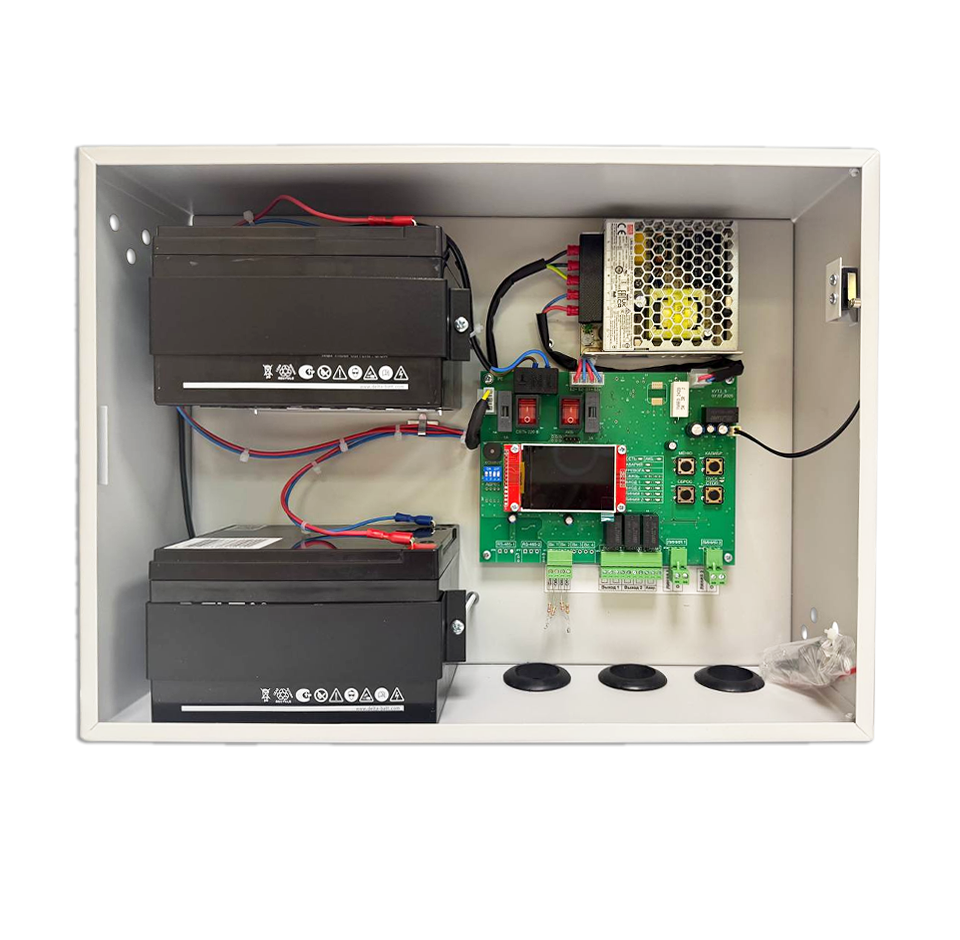

Контроллер управления табло «РЕЧОР» КУТ-2

Описание
Устройство контроля и управления (КУТ) предназначено для обеспечения электропитанием, автоматическим управлением и диагностикой состояния светодиодных оповещателей (световых табло) и эвакуационных знаков. Применяется в системах оповещения и управления эвакуацией (СОУЭ). КУТ поддерживает подключение до 2 шлейфов управления и до 2 линий световых табло.

Технические характеристики:

— число входов управления для подключения к устройству шлейфов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2;

— число выходов для подключения линий оповещения световых табло . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2;

— напряжение питания линии световых табло, В. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-27,5;

— максимальный ток потребления каждой линии световых табло, мА. . . . . . . . . . . . . . . . . . . . . . . . . . . . 500;

— число релейных выходов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5;

— предельная коммутационная нагрузка каждого выхода. . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5А 120В/1А 24В;

— основной источник электропитания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~220В/50Гц;

— напряжение резервного источника питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-27,2;

— мощность, потребляемая от основного источника питания, не боле, ВА . . . . . . . . . . . . . . . . . . . . . . . . . . 50;

— ток потребления в «ДЕЖУРНОМ» режиме при питании от АКБ и максимальной нагрузке, не более, мА. . 450;

— ток потребления в режиме «ТРЕВОГА» при питании от АКБ и максимальной нагрузке, не более, мА . . . . 1100.

Устройство обеспечивает:

— питание световых табло от основного и встроенного резервированного источников питания;

— управление световыми табло по командам от внешних устройств;

— контроль целостности линий связи с внешними устройствами на обрыв и замыкание;

— контроль линий световых табло на обрыв и замыкание, а также контроль подключенных световых табло;

— защиту выходов линий световых табло от короткого замыкания и перегрузки с функцией автоматического восстановления;

— контроль основного источника питания от сети 220В/50Гц;

— контроль и заряд резервного источника питания – аккумуляторной батареи;

— защиту АКБ от неверной полярности, перезаряда и глубокого разряда;

— автоматическое переключение на резервный источник питания при пропадании основного питания 220В/50Гц и возврат при его восстановлении;

— выдачу сигнала общей неисправности;

— выдачу сигнала об активации режима «ТРЕВОГА» для каждого из входов управления;

— выбор режима работы световых табло в режиме «ДЕЖУРНЫЙ» (светятся/не светятся);

— выбор режима работы табло в режиме «ТРЕВОГА» (непрерывный/мигающий). Показать полностью
