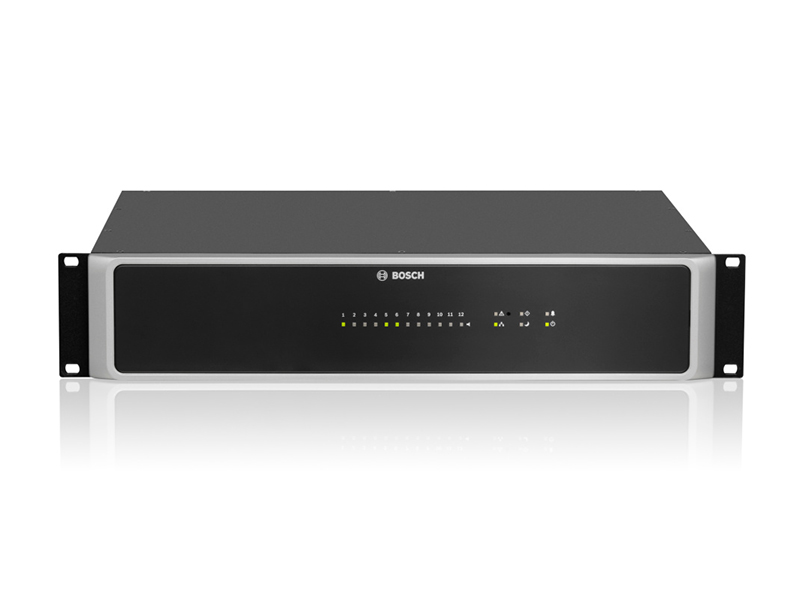

PVA-4CR12

Аудио

8 аудиовходов, 4 аудиовыхода

Безопасность и надежность

Внутренний контроль, системный контроль, самоконтроль, выход сигнала неисправности

Программное обеспечение для конфигурации и управления

Мастер конфигурации: простая настройка системы. IRIS-Net: интеграция контроллера, усилителей, вызывных станций, маршрутизаторов и периферийных устройств управления; настройка, управление и контроль комплексных аудиосистем; программируемые пользовательские панели управления и разграничение уровней доступа. Модуль Hot Swapper (входит в пакет IRIS-Net): простое обновление сообщений во время работы.

Частотная характеристика (контр. 1 кГц)

От 20 Гц до 20 кГц (-0,5 дБ)

Отношение «сигнал-шум» (амплитудно-взвешенный)

Линейный вход/выход: 106 дБ (номин.)

КНИ+Ш

< 0,05 %

Помехи (линейный уровень)

Линейный вход/выход: (усиление 0 дБ): < 100 дБ при 1 кГц

Частота дискретизации

48 кГц

Формат цифровой обработки сигнала (DSP)

24 бит, линейное аналого-цифровое и цифро-аналоговое преобразование, 48-битная обработка

Аудиовходы (микрофонный/линейный вход)

MIC/LINE: 23-контактный порт, электронно-симметричный AUX: 2 стереоразъема RCA

Уровень входного сигнала (номинальный)

MIC/LINE: 15 дБВ AUX: 9 дБВ

Уровень входного сигнала (макс. до обрезания)

MIC/LINE: 18 дБВ AUX: 12 дБВ

Входное сопротивление

MIC/LINE: 2,2 кОм AUX: 8 кОм

Подавление синфазного сигнала

MIC/LINE: > 50 дБ

Фантомный источник питания, переключаемый

MIC/LINE: 48 В пост. тока

Аналого-цифровое преобразование

24 бита, сигма-дельта, 128-кратная дискретизация с повышенной частотой

Аудиовходы (100 В)

AMP IN: 26-контактных порта

Макс. напряжение

120 В

Макс. ток

7,2 А

Макс. мощность

500 Вт

Аудиовыходы (линейный уровень)

LINE OUT: 1 x RJ-45, 4 x 3-контактных порта

Выходной уровень (номинальный)

6 дБВ

Уровень выходного сигнала (макс. до обрезания)

9 дБВ

Сопротивление на выходе

< 50 Ом

Мин. сопротивление нагрузки

400 Ом

Цифро-аналоговое преобразование

24 бита, сигма-дельта, 128-кратная дискретизация с повышенной частотой

Аудиовыходы (100 В)

SPEAKER OUT: 212-контактных порта

Макс. напряжение

120 Вэфф

Макс. ток

7,2 А

Макс. мощность

500 Вт

Помехи (100 В)

AMP IN до SPEAKER OUT: < 100 дБ при 1 кГц, нагрузка 1 кОм

Шина вызывной станции (CST)

4 x разъема RJ-45, интегрированные питание + CAN + аудиоинтерфейс

Питание

+24 В пост. тока, электронный предохранитель

CAN

10, 20 или 62,5 кбит/с

Аудио

электронно симметричный

Макс. длина

1000 м

ANALOG CONTROL IN

1 x 12-контактный порт

Управляющие входы

8 (аналоговые 0–10 В/логическое управление, U <= 5 В пост. тока = низкий, U >= 10 В пост. тока = высокий, Uмакс = 32 В пост. тока)

Выходы опорных сигналов

+10 В, 100 мА Земля

Вход синхронизации времени

1 (приемник сообщений DCF-77)

CONTROL OUT HP

1 x 12-контактный порт

Управляющие выходы

6 выходов высокой мощности (открытый коллектор, Uмакс = 32 В, Iмакс = 1 А)

Напряжение выхода опорных сигналов

+24 В, Iмакс = 200 мА

Выход готовности/неисправности

1 (НР/НЗ контакты реле, Uмакс = 32 В, Iмакс= 1 А)

Выход для ведомых часов

1 (24 В пос. тока, макс. 1 A)

CONTROL IN

2 x 10-контактных порта

Управляющие входы

5 контролируемых входов (0–24 В, Uмакс = 32 В) 5 изолированных входов (U <= 5 В пост. тока = низкий уровень, U >= 10 В пост. тока = высокий уровень, Uмакс = 32 В)

CONTROL OUT

2 x 10-контактных порта

Управляющие выходы

12 выходов малой мощности (открытый коллектор, Uмакс = 32 В, Iмакс = 40 мА)

Реле управления

1 (НР/НЗ контакты реле, Uмакс = 32 В, Iмакс= 1 А)

Интерфейсы

Ethernet

1 x разъем RJ-45, 10/100 МБ (для подключения ПК)

Порт CAN BUS

2 x разъема RJ-45, 10–500 кбит/с (например, подключение маршрутизатора)

RS-232

2 x 9-контактных разъема DSUB (порт 1 для PROMATRIX 4000, порт 2 только для обслуживания)

Вход постоянного тока

21–32 В пост. тока

Потребляемая мощность

10–250 Вт

Рабочая температура

от -5 °C до +45 °C

Электромагнитные условия

E1, E2, E3

Размеры устройства (ширинавысотаглубина)

19 дюймов, 2 HU, 48388,2375 мм

Вес нетто

8,0 кг

Вес с упаковкой

9,5 кг
