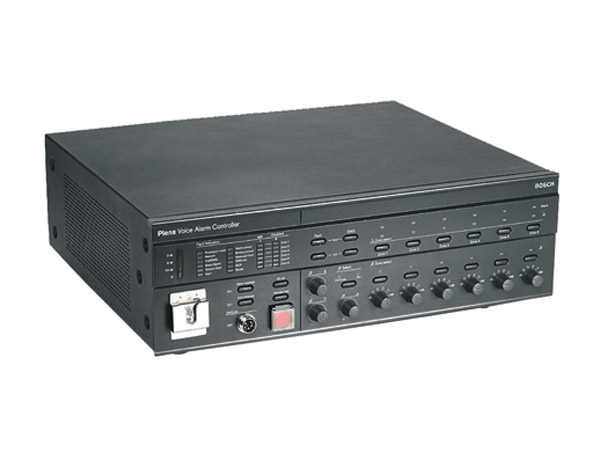

Контроллер системы оповещения Plena Voice Alarm System BOSCH LBB1990/00

Электрические характеристики

Питание от сети

Напряжение

230/115 В перем. тока, ±15 %, 50/60 Гц

Пусковой ток

8 A

Максимальная потребляемая мощность

600 ВА

Источник питания от батареи

Напряжение

24 В пост. тока, +15 % / -15 %

Максимальный ток

14 A

Рабочие характеристики

Выходная мощность (rms/макс.)

240 Вт / 360 Вт

Понижение мощности на резервном питании

-1 дБ

Частотная характеристика

от 60 Гц до 18 кГц (+1/-3 дБ при -10 дБ при номинальной выходной мощности)

Искажения

<1 % при номинальной выходной мощности, 1 кГц

Регулировка низких частот

-8/+8 дБ при 100 Гц

Регулировка высоких частот

-8/+8 дБ при 10 кГц

Микрофонный/линейный вход

1 x

разъема

6,3-миллиметровое гнездо XLR

Чувствительность

1 мВ (микрофон); 1 В (линия)

Импеданс

>1 кОм (микрофонный); >5 кОм (линейный)

Уровень сигнал-шум (фикс. при макс. уровне громкости)

>63 дБ (микрофонный), >70 дБ (линейный)

Сигнал-шум (фикс. при мин. уровне громкости / выкл.):

>75 дБ

Коэффициент ослабления синфазного сигнала

>40 дБ (от 50 Гц до 20 кГц)

Запас по уровню

>25 дБ

Речевой фильтр

-3 дБ при 315 Гц, фильтр верхних частот, 6 дБ/окт

Источник фантомного питания

12 В (только микрофонный)

Уровень включения голосовой активации VOX

-20 дБ (100 мкВ, микрофонный / 100 мВ, линейный) или через входной контакт

Ограничитель

Автоматически

Линейный вход

(источник фоновой музыки и компьютерная вызывная станция)

разъема

разъем типа «тюльпан», преобразование стерео в моно, несимметричный

Чувствительность

200 мВ

Импеданс

22 кОм

Уровень сигнал-шум (фикс. при макс. уровне громкости)

>70 дБ

Сигнал-шум (фикс. при мин. уровне громкости / выкл.):

>75 дБ

Запас по уровню

>25 дБ

Триггерные входы

12 x (6 чрезвычайных, 6 служебных входов)

Разъемы

MC1,5 / 14-ST-3,5

Активация

Программируемая

Контроль

На чрезвычайных входах, программируемый

Метод контроля

Последовательный / параллельный резистор

Вход 100 В

разъема

MSTB 2,5 /16-ST

Потребляемая мощность

1000 Вт

Выход для магнитофона

1 x

разъема

Тюльпан, 2x моно

Номинальный уровень

350 мВ

Импеданс

<1 кОм

Выходы громкоговорителей

Разъемы

MSTB 2,5 /16-ST, плавающий

Выход 100 В

700 Вт номин. для каждой зоны

Типы обхода реле громкости

3-проводной, 4-проводной (24 В), 4-проводной отказоустойчивый

Выход зоны фоновой музыки Затухание

70 / 50 /35 /25 / 18 / 13 В для0 / -3 / -6 / -9 / -12 / -15 дБ120 / 60 / 30 / 15 / 8 /4 Вт

Выходные контакты

Тип разъема

MC 1,5/14-ST-3,5

Номинальное значение

250 В, 7 A, без напряжения

Реле, активируемое в чрезвычайной ситуации

NO / COM / NC

Реле, активируемое по вызову

NO / COM / NC

Реле сигнализации о неисправности

NO / COM / NC отказоустойчивое (с нормальным током).

Реле общего назначения

NO / COM

Работа от сети

Макс. мощность

550 Вт

-3 дБ

440 Вт

-6 дБ

340 Вт

Контрольный сигнал*

136 Вт

Нерабочее состояние

60 Вт

Работа от источника 24 В пост. тока

Макс. мощность

14,0 A (336 Вт)

-3 дБ

12,5 A (300 Вт)

-6 дБ

9,5 A (228 Вт)

Контрольный сигнал*

2,5 A (60 Вт)

Нерабочее состояние

0,9 A (22 Вт)

Формат данных

Файл WAV, 16-бит, PCM, моно

Поддерживаемые частоты дискретизации (фс)

24 / 22,05 / 16 / 12 / 11,025 / 8 кГц

Частотная характеристика

при fs = 24 кГц

от 100 Гц до 11 кГц (+1 / -3 дБ)

при fs = 22,05 кГц

от 100 Гц до 10 кГц (+1 / -3 дБ)

при fs = 16 кГц

от 100 Гц до 7,3 кГц (+1 / -3 дБ)

при fs = 12 кГц

от 100 Гц до 5,5 кГц (+1 / -3 дБ)

при fs = 11,025 кГц

от 100 Гц до 5 кГц (+1 / -3 дБ)

при fs = 8 кГц

от 100 Гц до 3,6 кГц (+1 / -3 дБ)

Искажения

< 0,1 % при 1 кГц

Уровень сигнал-шум (фикс. при макс. уровне громкости)

>80 дБ

Объем памяти

16 МБ, флэш-память

Время записи/воспроизведения

1000 с при fs = 8 кГц333 с при fs = 24 кГц

Количество сообщений

макс. 255

Контроль флэш-памяти

Метод контрольных сумм

Контроль ЦАП

Контрольный сигнал 1 Гц

Срок хранения данных

>10 лет

Механические характеристики

Размеры (В x Ш х Г)

144 x 430 x 370 мм (ширина 19 дюймов, высота 3U)

Масса

Около 21,17 кг

Монтаж

В 19-дюймовую стойку

Цвет

Темно-серый

Условия эксплуатации

Рабочая температура

от -10 до +55

Температура хранения

от -40 до +70

Относительная влажность

< 95 %

Уровень шума от работы вентилятора

<48 дБ SPL на расст. 1 м (макс. выходн. мощность)
