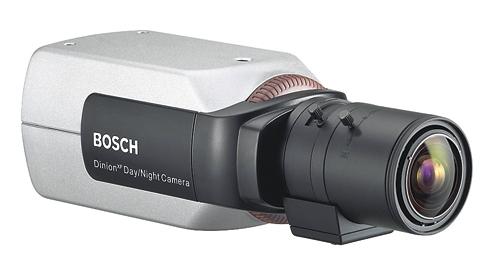

LTC0620/11 корпусная аналоговая камера Bosch

При модернизации аналоговой системы видеонаблюдения не всегда требуется полностью менять кабельную инфраструктуру и переходить на IP-оборудование. Во многих случаях достаточно установить более качественную камеру, правильно подобрать объектив и проверить состояние линии передачи сигнала. Bosch LTC0620/11 рассчитана именно на такие задачи. Это корпусная камера с CCD-матрицей формата 1/2 дюйма, которую можно адаптировать под конкретную зону наблюдения: вход, коридор, кассовый узел, складской проход или технологический участок.

Когда аналоговая камера LTC0620/11 Bosch остается практичным решением

Аналоговое видеонаблюдение продолжает использоваться на объектах, где уже проложен коаксиальный кабель, установлены совместимые регистраторы и нет необходимости передавать изображение с очень высоким разрешением. В такой ситуации замена всей системы может оказаться неоправданной. Корпусная аналоговая камера Bosch позволяет сохранить существующую архитектуру и повысить стабильность наблюдения без масштабных монтажных работ.

Разрешение 540 ТВЛ подходит для общего контроля обстановки, наблюдения за перемещением людей и фиксации событий на ограниченном расстоянии. Камеру можно применять там, где оператору важно своевременно увидеть появление человека в контролируемой зоне, направление движения или изменение состояния оборудования. При этом итоговая информативность кадра зависит не только от самой камеры, но и от выбранного объектива, освещения, угла установки и качества видеотракта.

Матрица с эффективным разрешением 752 на 582 пикселя формирует изображение в стандарте, характерном для профессиональных аналоговых систем. CCD-технология ценится за предсказуемую передачу движущихся объектов и стабильную работу при сложном освещении. Например, в коридоре с дверным проемом в конце кадра камера должна одновременно показывать человека в помещении и не терять сцену из-за яркого света за дверью. Для получения полезного изображения такую точку следует настраивать непосредственно на объекте, а не ограничиваться заводскими параметрами.

Выбор объектива под условия наблюдения

Встроенного объектива у камеры нет: предусмотрено крепление C/CS, а оптика приобретается отдельно. Это дает инженеру больше возможностей при проектировании. Для небольшого помещения можно использовать широкоугольный объектив, чтобы охватить большую часть пространства. Если требуется контролировать удаленный проход, въезд или конкретное рабочее место, выбирают более узкий угол обзора. Такой подход позволяет не переплачивать за функции, которые не нужны на конкретной точке, и получить кадр с требуемой плотностью изображения.

Подбор оптики выполняют с учетом ширины сцены, расстояния до объекта и требуемой детализации. Слишком широкий угол обзора дает общее представление о происходящем, но человек или предмет занимают мало места в кадре. Чрезмерно узкий угол, напротив, может оставить часть контролируемой зоны вне изображения. Поэтому до установки полезно определить, для чего предназначена камера: обнаруживать движение, наблюдать за действиями персонала или различать детали в заранее заданной области.

Крепление C/CS также удобно при ремонте действующей системы. Если установленный объектив исправен и соответствует новой камере, инженер может оценить возможность его повторного использования. Однако перед окончательным решением необходимо проверить совместимость по формату матрицы, рабочему отрезку, диафрагме и диапазону фокусных расстояний. Простая механическая совместимость еще не гарантирует правильного кадрирования.

Питание и устойчивость в реальной эксплуатации

Камера поддерживает питание переменного тока от 12 до 28 В и постоянного тока от 11 до 39 В. Широкий рабочий диапазон упрощает интеграцию в существующую систему и делает оборудование менее чувствительным к умеренным отклонениям напряжения на протяженной линии. Это особенно важно, когда источник питания находится в общем шкафу, а до камеры проложен длинный кабель. При недостаточном сечении проводника падение напряжения может приводить к нестабильному запуску или помехам в изображении.

Поддержки PoE у аналоговой модели нет, поэтому питание и видеосигнал организуются отдельно. При монтаже следует проверить полярность, фактическое напряжение под нагрузкой и наличие общей точки заземления. Если в кадре появляются полосы, периодические искажения или дрожание изображения, причина может находиться не в камере, а в блоке питания, разъемах, экранировании кабеля либо разности потенциалов между участками системы.

Рабочая температура от -20 до +50 °C допускает эксплуатацию в широком диапазоне условий, однако корпусное исполнение само по себе не означает защиту от осадков и пыли. Для наружного размещения потребуется подходящий термокожух. Он должен защищать камеру и соединения, обеспечивать допустимую температуру внутри и не ограничивать установленный объектив. В помещении необходимо оставить пространство для настройки оптики и последующего обслуживания.

Как получить полезное изображение после установки

После монтажа камеру настраивают по реальной сцене. Проверку желательно проводить днем, при искусственном освещении и в момент перехода к ночному режиму. Наличие функции ночного видения помогает работать при снижении освещенности, но результат зависит от доступного света и параметров объектива. Если помещение ночью остается практически темным, отдельно оценивают необходимость подсветки и вероятность появления бликов от стекла, металлических поверхностей или светлой стены рядом с камерой.

Качество аналогового изображения также определяется состоянием кабельной линии. Окисленный разъем, плохой контакт экрана или чрезмерная длина трассы способны заметно снизить детализацию, даже если камера исправна. Перед вводом точки наблюдения в эксплуатацию инженер проверяет изображение у самой камеры и на стороне регистратора. Такой метод помогает отделить проблемы настройки от потерь в кабеле.

Купить корпусную аналоговую камеру Bosch целесообразно для сохранения работоспособной аналоговой инфраструктуры, замены вышедшего из строя оборудования или построения специализированной точки наблюдения с индивидуально подобранной оптикой. В компании СПЕЦВИДЕОПРОЕКТ можно заказать камеру, получить помощь с выбором C/CS-объектива, блока питания и защитного кожуха, а также согласовать оборудование с действующим регистратором и условиями объекта.
