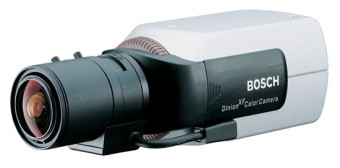

LTC0356/10 корпусная аналоговая камера Bosch

Видеокамера на объекте должна сохранять полезное изображение не только при идеальном дневном освещении. В коридоре свет может включаться по расписанию, торговый зал после закрытия переходит в дежурный режим, а на проходной яркость сцены зависит от времени суток. Bosch LTC0356/10 рассчитана на такие изменения и поддерживает ночное наблюдение. Благодаря сменному объективу ее можно настроить под конкретную дистанцию, а аналоговый интерфейс позволяет использовать существующие коаксиальные линии.

Корпусная аналоговая камера LTC0356/10 Bosch при переменном освещении

Модель построена на CCD-матрице формата 1/3 дюйма и формирует изображение с разрешением 570 ТВЛ. Этого уровня достаточно для наблюдения за перемещением людей, контроля входной зоны, оценки действий персонала и восстановления последовательности событий по архивной записи. Камера подходит для задач, в которых важны стабильный кадр и совместимость с действующей аналоговой системой.

Эффективное разрешение матрицы составляет 752 на 582 пикселя. На практике детализация зависит от размера интересующего объекта в кадре. Если человек занимает лишь небольшую часть изображения, увеличение паспортного разрешения не компенсирует неудачно выбранный угол обзора. Камеру следует располагать так, чтобы значимая зона занимала основную часть кадра и не перекрывалась дверью, мебелью или конструкциями помещения.

Поддержка ночного видения позволяет продолжать наблюдение после снижения освещенности. При этом наличие ночного режима не означает, что оборудование способно формировать одинаково подробное изображение при любом уровне света. Чем меньше света попадает на матрицу, тем сложнее сохранить контрастность и различимость мелких элементов. Поэтому при проектировании учитывают дежурное освещение, возможную внешнюю подсветку и отражающие поверхности.

Переход от дневного наблюдения к ночному

Наиболее важный момент для проверки - не постоянный день или ночь, а переход между режимами. Например, в административном здании основное освещение отключается после завершения рабочего дня. Камера должна продолжить показывать вход и ближайшую часть коридора при свете аварийных светильников. Проверка только днем не позволит понять, насколько информативным останется ночной архив.

При слабом освещении большое значение приобретает светосила объектива. Оптика с неподходящей диафрагмой может ограничить количество света, поступающего на матрицу. В результате камера с исправным ночным режимом сформирует более темный кадр, чем ожидалось. Выбор объектива поэтому связан не только с углом обзора, но и с условиями освещения на объекте.

Внешнюю подсветку размещают так, чтобы она равномерно освещала контролируемую зону и не была направлена непосредственно в объектив. Если источник находится слишком близко к камере, насекомые, пыль или осадки могут создавать яркие пятна перед объективом. В помещении следует учитывать отражения от стеклянных перегородок, глянцевых панелей и светлых стен.

Выбор C/CS-объектива под рабочую сцену

Камера поставляется без объектива и поддерживает оптику с креплением C/CS. Это позволяет сформировать кадр под конкретную задачу. В небольшом помещении обычно требуется широкий обзор, а на протяженном участке - более узкий сектор с повышенной плотностью изображения в удаленной зоне. Универсального фокусного расстояния для разных объектов не существует.

До заказа оборудования желательно определить расстояние от предполагаемой точки установки до наблюдаемого участка и его ширину. Если требуется контролировать дверной проем, в кадре должно оставаться достаточно пространства перед дверью, чтобы видеть приближение человека. Для наблюдения за рабочим местом, наоборот, можно ограничить обзор и сосредоточить изображение на действиях в определенной области.

После монтажа выполняют точную настройку резкости. Проверять ее следует по реальному объекту на рабочем расстоянии. Надпись или контрастная деталь рядом с камерой может выглядеть четко, тогда как удаленная зона останется размытой. Особенно внимательно фокус проверяют вечером, когда изменение диафрагмы способно повлиять на глубину резкости.

Подключение корпусной аналоговой камеры LTC0356/10 Bosch

Для питания допускается переменное напряжение в диапазоне от 12 до 28 В или постоянное от 11 до 39 В. Возможность работы с разными источниками упрощает интеграцию камеры в существующую инфраструктуру. Несмотря на широкий диапазон, перед подключением необходимо проверить выходное напряжение блока, полярность при постоянном токе и состояние питающей линии.

PoE камера не поддерживает. Питание подводится отдельно, а аналоговый видеосигнал передается по коаксиальному кабелю. Если трасса имеет большую длину, напряжение измеряют непосредственно в точке установки при подключенной нагрузке. Такой замер показывает реальное состояние линии, поскольку без нагрузки мультиметр может отображать нормальное значение даже при плохом контакте.

Помехи в аналоговом изображении нередко возникают из-за разъемов, экранирования или различия потенциалов между оборудованием. Диагностику начинают с подключения камеры коротким исправным кабелем возле регистратора. Если изображение стабильно, последовательно проверяют стационарную трассу и промежуточные соединения. Этот способ помогает найти слабое звено без необоснованной замены компонентов.

Условия монтажа и эксплуатационный контроль

Камера работает при температуре от -20 до +50 °C, но ее корпус не следует воспринимать как готовую уличную защиту. Для наружного размещения потребуется герметичный кожух, рассчитанный на температуру, влагу и запыленность объекта. Внутри кожуха должно оставаться пространство для объектива, кабельных соединений и циркуляции воздуха.

Перед вводом системы в эксплуатацию проверяют дневное изображение, работу при дежурном освещении и качество ночной записи. Отдельно оценивают архив с регистратора, поскольку картинка на оперативном мониторе может отличаться от сохраненного материала. Правильно настроенная точка наблюдения должна решать заранее сформулированную задачу при всех предусмотренных режимах объекта.

Купить корпусную аналоговую камеру Bosch можно для модернизации действующего видеонаблюдения или замены оборудования без перехода на IP-инфраструктуру. В компании СПЕЦВИДЕОПРОЕКТ можно заказать LTC0356/10, подобрать объектив C/CS, источник питания, защитный кожух и другое совместимое оборудование. При подборе учитываются освещенность, размеры сцены, рабочее расстояние и параметры установленного видеорегистратора.
