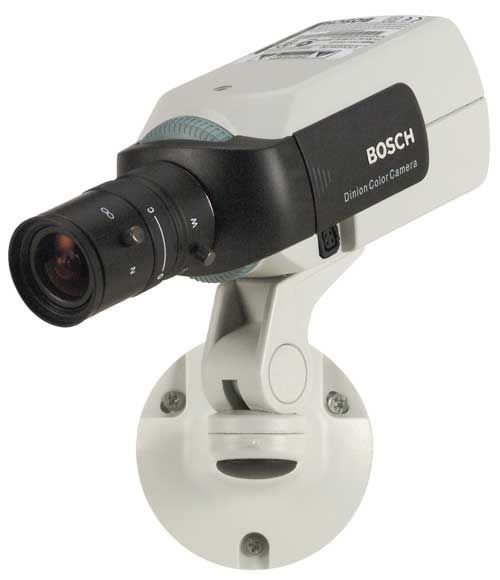

LTC0043/31 корпусная аналоговая камера Bosch

Камеру для действующей аналоговой системы разумно выбирать не по максимальному числу функций, а по тому, какую информацию требуется получать из архива. Для наблюдения за состоянием помещения, направлением движения или работой оборудования часто достаточно обзорного изображения. Bosch LTC0043/31 оснащена объективом с регулируемым фокусным расстоянием и предназначена для объектов со стабильным освещением. Модель может использоваться при обслуживании ранее установленной системы, где важно сохранить существующий формат сигнала и схему подключения.

Какие задачи решает корпусная аналоговая камера LTC0043/31 Bosch

Разрешение 330 ТВЛ соответствует задачам общего наблюдения. Камера позволяет увидеть появление человека в контролируемой зоне, открытие двери, перемещение груза или изменение состояния технологического участка. При этом модель не следует выбирать для сценариев, где требуется уверенно различать мелкие надписи, лица на большой дистанции или другие небольшие элементы.

Практическая ценность записи определяется размером нужного объекта в кадре. Если камера показывает большой склад целиком, человек в дальней части помещения будет занимать небольшую площадь изображения. Когда наблюдение сосредоточено на одном проходе или рабочем месте, тот же уровень разрешения может оказаться достаточным. Поэтому перед установкой важно определить не только направление камеры, но и границы полезной сцены.

В конструкции используется CCD-матрица формата 1/3 дюйма. Она формирует стандартный аналоговый видеосигнал, который передается на совместимый регистратор. Такой вариант подходит для ремонта или расширения системы без замены кабельной инфраструктуры. Совместимость необходимо проверять заранее: одинаковый разъем еще не гарантирует, что регистратор корректно обработает сигнал и сохранит запись с ожидаемым качеством.

Регулировка кадра объективом 2,8-10 мм

Объектив с диапазоном фокусных расстояний от 2,8 до 10 мм позволяет менять ширину охватываемой зоны. Положение около 2,8 мм используют, когда нужно показать значительную часть небольшого помещения. При увеличении фокусного расстояния обзор становится уже, а выбранный участок занимает больше места в кадре. Это дает возможность приспособить камеру к разным монтажным дистанциям без замены оптики.

Предположим, камера установлена в углу приемной. Широкий угол позволит видеть дверь, стойку и часть зоны ожидания. Если основная задача состоит только в контроле входа, поле зрения можно сузить и сделать дверной проем крупнее. В складском проходе объектив настраивают так, чтобы стеллажи не занимали большую часть изображения и не скрывали маршрут движения сотрудников.

После изменения масштаба обязательно корректируют резкость. Ее проверяют по предмету, расположенному на рабочем расстоянии, а не непосредственно перед камерой. Затем выполняют контрольную запись и просматривают ее через штатный интерфейс регистратора. Такой тест показывает реальный результат с учетом оцифровки и сжатия, а не только качество сигнала на монтажном мониторе.

Почему освещение нужно оценить заранее

Ночного видения у камеры нет. Она предназначена для помещений и участков, где освещение сохраняется в течение всего периода наблюдения. Это может быть торговый зал, служебный коридор, производственная линия или входная зона с дежурными светильниками. Если после завершения работы свет полностью отключается, ночная запись потеряет информативность.

Оценивать следует не только общую яркость, но и направление света. Окно или открытая дверь за наблюдаемым человеком способны создать сильный перепад освещенности. В результате фон останется ярким, а лицо и одежда будут отображаться темным силуэтом. Исправить ситуацию иногда удается переносом камеры, изменением ее угла или установкой дополнительного светильника со стороны наблюдаемой зоны.

Проверка проводится в то время, когда условия наиболее сложные. Для входа это может быть утро или вечер, когда солнце направлено в сторону объектива. Для склада - период после отключения основного света. Для производственного помещения - момент включения мощного оборудования, создающего блики или мерцание. Такой подход позволяет обнаружить проблему до сдачи системы.

Питание корпусной аналоговой камеры LTC0043/31 Bosch от 230 В

Модель подключается к сети переменного тока напряжением 230 В. Это отличает ее от камер, использующих низковольтные источники питания. Подключение должен выполнять специалист с необходимой квалификацией. Электрические соединения размещают в защищенной монтажной коробке, а линию снабжают предусмотренными проектом средствами защиты.

При замене старой камеры нельзя ориентироваться только на форму корпуса и тип видеовыхода. Сначала проверяют маркировку питания существующей линии. Подача сетевого напряжения на низковольтное устройство приведет к его повреждению, а подключение этой модели к источнику 12 или 24 В не обеспечит нормальную работу. Проверка мультиметром и изучение схемы объекта должны предшествовать монтажу.

Питание PoE не поддерживается. Для передачи изображения используется отдельная аналоговая линия. При прокладке коаксиального кабеля рядом с силовыми трассами возможно появление помех. Полосы или дрожание кадра нередко связаны не с камерой, а с экранированием, разъемами, заземлением либо работой электродвигателей и других мощных потребителей.

Диагностика линии и качество архивной записи

Перед установкой полезно проверить сигнал на коротком исправном кабеле. Затем камеру подключают к штатной трассе и сравнивают изображение. Если на постоянной линии появляются искажения, инженер последовательно проверяет разъемы, соединения и кабель. Такой порядок диагностики помогает найти причину без необоснованной замены регистратора или камеры.

Разрешение записи должно соответствовать возможностям аналогового входа. Если регистратор настроен на минимальное качество или сильное сжатие, архив окажется менее информативным, чем изображение в реальном времени. При настройке находят разумный баланс между качеством, продолжительностью хранения и доступным объемом диска.

Рабочая температура камеры составляет от -20 до +50 °C. В помещении этого диапазона обычно достаточно. При наружном размещении потребуется кожух, который защищает от влаги и пыли, соответствует температурным условиям и позволяет безопасно выполнить подключение к сети 230 В. Возможность эксплуатации на холоде сама по себе не означает наличие атмосферной защиты.

Купить корпусную аналоговую камеру Bosch можно для восстановления обзорной точки или сохранения работоспособной аналоговой инфраструктуры. В компании СПЕЦВИДЕОПРОЕКТ можно заказать LTC0043/31 и получить помощь в проверке совместимости с регистратором, выборе места монтажа и организации безопасного питания. Перед поставкой важно сопоставить возможности модели с требуемой детализацией и фактическим освещением объекта.
