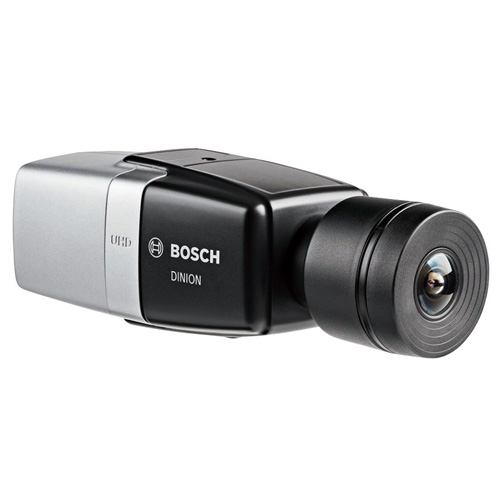

NBN-80122-F2A корпусная IP-камера Bosch

Широкоугольная камера решает иную задачу, чем модель со сменным объективом: она должна показать максимум пространства из одной точки. Bosch NBN-80122-F2A оснащена объективом 3,2 мм с углом обзора 120° и формирует изображение 4000 на 3000 пикселей. Такое сочетание подходит для помещений, где необходимо видеть обстановку целиком, но установить несколько камер невозможно или нецелесообразно. При проектировании важно правильно выбрать место, поскольку изменить фокусное расстояние после монтажа нельзя.

Обзор корпусной IP-камеры NBN-80122-F2A Bosch

Разрешение 12 Мп создает запас детализации в широком кадре. Камера может контролировать торговый зал, холл, переговорную, складской участок или другое помещение с несколькими зонами интереса. Оператор получает общий вид и при необходимости изучает отдельный фрагмент архива, если объект был достаточно освещен и не находился слишком далеко.

Изображение имеет размер 4000 на 3000 пикселей и соотношение сторон 4:3. Дополнительное пространство по вертикали помогает видеть человека в полный рост, поверхность пола и элементы, расположенные выше основной линии наблюдения. Это полезно при установке камеры в углу или под потолком, когда события происходят на разной высоте.

Матрица 1/2,3 дюйма использует прогрессивное сканирование. Кадр считывается целиком, поэтому движущиеся люди и предметы отображаются без разделения на чередующиеся поля. При просмотре остановленной записи оператору проще определить положение объекта в конкретный момент.

Особенности угла обзора 120°

Объектив с фокусным расстоянием 3,2 мм формирует широкий сектор наблюдения. Камеру можно расположить так, чтобы одна точка показывала сразу несколько дверей, рабочие места или маршруты перемещения. Это сокращает количество слепых зон, но требует внимательного кадрирования.

Чем шире обзор, тем сильнее разрешение распределяется по площади помещения. Ближние объекты занимают значительную часть изображения, а удаленные становятся меньше. Поэтому камеру желательно устанавливать ближе к центру контролируемых событий, а не направлять из дальнего угла через все помещение. Высокое разрешение помогает сохранить детали, но не отменяет законов оптики и перспективы.

На краях широкоугольного кадра возможны геометрические искажения, особенно если рядом расположены прямые линии стен, дверей или мебели. Критически важные зоны лучше размещать ближе к центральной части изображения. Перед окончательным креплением камеру временно фиксируют и проверяют, как выглядит вся сцена на рабочем мониторе.

Освещение большого пространства

Ночного видения у модели нет. Для получения полезной записи необходимо постоянное или дежурное освещение. При угле 120° в кадр часто попадает несколько источников света, окон и затемненных участков. Разница яркости между ними может оказаться более сложной задачей, чем недостаток света в целом.

Если камера установлена напротив окон, люди внутри помещения могут выглядеть темными. Светильники возле объектива способны создавать блики, а удаленные углы останутся слабо освещенными. При подготовке объекта желательно добиться равномерного света и проверить изображение в разное время суток.

Высокое разрешение требует короткой выдержки для четкой фиксации движения, а для нее матрице нужен свет. В темной сцене отдельный кадр может потерять детали из-за шумов или смазывания. Поэтому при круглосуточной работе дежурное освещение рассматривают как обязательную часть системы видеонаблюдения.

Сжатие и хранение 12-мегапиксельного видео

Камера поддерживает форматы H.264 и MJPEG. H.264 подходит для постоянной записи и позволяет уменьшить расход пропускной способности и дискового пространства. MJPEG формирует поток из отдельных изображений и может использоваться в системах, где требуется покадровая обработка.

Объем данных зависит от частоты кадров, качества и количества изменений в сцене. Широкий обзор часто включает несколько движущихся объектов одновременно, поэтому фактический поток может быть значительным. Настройки необходимо подбирать по тестовой записи, снятой в период типичной нагрузки на объекте.

Слишком сильное сжатие особенно заметно на мелких удаленных элементах. Изображение сохраняет размер 4000 на 3000 пикселей, но детали разрушаются артефактами. При расчете архива следует исходить из требуемого качества, а затем подбирать дисковую емкость, а не снижать поток до минимального значения.

Питание корпусной IP-камеры NBN-80122-F2A Bosch

Камера получает питание по технологии PoE. Передача данных и электропитания по одной витой паре упрощает монтаж и позволяет отказаться от отдельного блока возле точки установки. Питающий коммутатор можно подключить к централизованному источнику бесперебойного питания.

При проектировании проверяют общий бюджет мощности PoE-коммутатора и его пропускную способность. Поток 12 Мп предъявляет повышенные требования к сетевой магистрали. Если камер несколько, рассчитывают их суммарную нагрузку и оставляют запас для служебного трафика и дальнейшего расширения.

Кабельную линию тестируют после прокладки. Поврежденная пара или плохой обжим могут вызывать потерю данных и кратковременное отключение питания. Размеры корпуса 78 на 66 на 200 мм учитывают при подборе кронштейна и защитного оборудования, особенно при ограниченном пространстве монтажа.

Приемка широкоугольной точки наблюдения

Перед сдачей системы проверяют все важные участки кадра. Человек должен пройти через ближнюю, центральную и удаленную зоны, после чего запись просматривают с цифровым увеличением. Такой тест показывает, где сохраняется необходимая детализация и какие области требуют дополнительной камеры или освещения.

Купить корпусную IP-камеру Bosch можно для получения широкого 12-мегапиксельного обзора из одной монтажной точки. В компании СПЕЦВИДЕОПРОЕКТ можно заказать NBN-80122-F2A, подобрать PoE-коммутатор, кронштейн и сервер записи. Состав системы рассчитывается по размерам помещения, положению камеры, освещенности и требуемой глубине архива.
