VBN-5085-C51 корпусная аналоговая камера Bosch

Для удаленной точки аналогового видеонаблюдения важно заранее согласовать три условия: питание, освещение и способ передачи сигнала. Если возле места установки имеется сеть 230 В, а видео поступает на регистратор по коаксиальному кабелю, Bosch VBN-5085-C51 позволяет сохранить такую схему. Камера поддерживает ночное наблюдение, формирует изображение с разрешением 720 ТВЛ и допускает подбор C/CS-объектива под конкретную дистанцию.

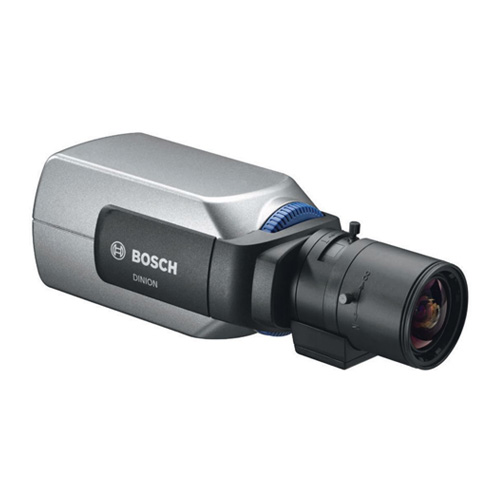

Корпусная аналоговая камера VBN-5085-C51 Bosch для удаленной точки

Модель можно применять на проходной, в складском комплексе, производственном помещении или зоне въезда. Она подходит для участков, где требуется наблюдать за событиями днем и после снижения освещенности. При модернизации существующей системы коаксиальная линия и регистратор могут быть сохранены после проверки их состояния и совместимости.

Разрешение 720 ТВЛ соответствует эффективному формату 1020 на 596 пикселей. Камера позволяет контролировать действия людей и положение крупных объектов, если рабочая зона занимает достаточную часть изображения. Попытка охватить слишком большое пространство уменьшает практическую детализацию, даже если паспортное разрешение остается высоким.

В основе находится CCD-матрица формата 1/3 дюйма. Она формирует аналоговый сигнал, который оцифровывается записывающим устройством. Поэтому параметры регистратора напрямую влияют на результат. Неподходящий режим канала или сильное сжатие уменьшат количество информации в архиве.

Оптика подбирается вместе с местом установки

Объектив приобретается отдельно и устанавливается на крепление C/CS. Проектировщик может выбрать широкий угол для помещения или более узкий кадр для удаленного прохода. Оптика определяет не только масштаб, но и количество света, поступающего на матрицу.

Для наблюдения за воротами камеру располагают так, чтобы транспорт или человек находились в кадре достаточно долго. Узкий сектор дает более крупное изображение, но требует точного направления. Для складского помещения можно использовать более широкий обзор, сохранив основные маршруты движения в центральной части.

При ночной работе светосила объектива становится критичной. Оптика, дающая нормальный кадр днем, может заметно ограничивать изображение вечером. Фокусировку проверяют при рабочем освещении и после его снижения, поскольку изменение диафрагмы влияет на глубину резкости.

Организация ночного наблюдения

Ночной режим помогает камере работать при недостатке света, но не заменяет освещение полностью. Если зона становится темной, понадобится внешний источник, соответствующий расстоянию до объекта. Его размещают так, чтобы свет распределялся по всей рабочей области.

Яркий фонарь, светлая стена или металлическая поверхность возле камеры способны создать пересвеченный участок. В результате дальняя часть сцены станет темнее. При выборе ракурса важно исключить прямой свет в объектив и проверить отражения от объектов переднего плана.

Ночная приемка проводится в реальных условиях. Человек проходит от ближней границы к дальней, а инженер оценивает архив. Проверяется различимость фигуры, направление движения и стабильность изображения. Если объект исчезает в темном участке, корректируют освещение или положение камеры.

Питание корпусной аналоговой камеры VBN-5085-C51 Bosch от сети

Камера рассчитана на переменное напряжение 230 В. Такое питание удобно там, где сетевой кабель уже подведен к монтажной точке. Подключение выполняется квалифицированным специалистом с соблюдением требований электробезопасности и проектной схемы защиты.

Электрические соединения размещают в закрытой коробке. Перед установкой проверяют напряжение линии и маркировку камеры. Внешне схожие модификации могут быть рассчитаны на 12 или 24 В, поэтому выбор только по форме корпуса недопустим.

Технология PoE не поддерживается. Сетевое питание и аналоговый видеосигнал проходят по разным линиям. Коаксиальный кабель прокладывают на расстоянии от мощных силовых трасс, двигателей и преобразователей. Электромагнитные наводки могут проявляться полосами или дрожанием кадра.

Проверка линии до начала эксплуатации

Сначала камеру подключают к регистратору коротким исправным кабелем и получают эталонное изображение. Затем используется штатная трасса. Если качество ухудшилось, проверяют разъемы, экран, соединения и прохождение кабеля рядом с источниками помех.

После восстановления сигнала делают контрольную запись в дневном и ночном режимах. Живое изображение не заменяет проверку архива: настройки оцифровки могут снижать детализацию. Оператор должен получить требуемую информацию именно из сохраненного материала.

Рабочий диапазон составляет от -20 до +50 °C, габариты корпуса - 58 на 66 на 122 мм. Для наружного размещения потребуется защитный кожух, соответствующий климату и размерам объектива. Внутри необходимо безопасно организовать соединения линии 230 В.

Купить корпусную аналоговую камеру Bosch можно для круглосуточной системы с коаксиальной передачей видео и сетевым питанием возле точки монтажа. В компании СПЕЦВИДЕОПРОЕКТ можно заказать VBN-5085-C51, подобрать C/CS-объектив и защитное оборудование. Решение рассчитывается по дистанции, ночному освещению и характеристикам регистратора.
