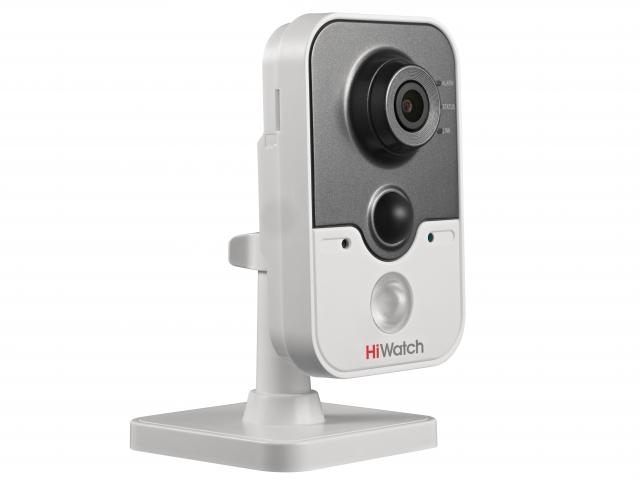

DS-T204 (2.8 mm) корпусная HD-TVI-камера HiWatch

Обновить видеонаблюдение до Full HD можно без замены исправного коаксиального кабеля на сетевую инфраструктуру. Формат HD-TVI передает изображение высокого разрешения по традиционной линии и подходит для модернизации объектов с аналоговой разводкой. HiWatch DS-T204 (2.8 mm) формирует кадр 1920 на 1080 пикселей, охватывает сектор 103,5° и поддерживает ночную съемку с ИК-подсветкой до 20 м.

Корпусная HD-TVI-камера DS-T204 (2.8 mm) HiWatch для модернизации системы

Модель можно использовать в магазине, офисе, на складе или в административном помещении, где уже проложен коаксиальный кабель. При исправной трассе достаточно заменить камеру и проверить совместимость регистратора. Прокладывать витую пару и перенастраивать локальную сеть не требуется.

Разрешение 2 Мп соответствует формату Full HD. Камера позволяет контролировать действия людей, направление движения и состояние рабочей зоны. Итоговая детализация зависит от размера объекта в кадре, качества кабеля и параметров записи регистратора.

HD-TVI-регистратор должен поддерживать разрешение 1920 на 1080 пикселей на выбранном канале. Совпадение разъемов BNC не гарантирует совместимость форматов. Перед поставкой проверяют модель записывающего устройства и доступные режимы каждого входа.

Объектив 2,8 мм для обзорной сцены

Фиксированный объектив формирует угол обзора 103,5°. Камеру можно установить в углу небольшого помещения, включив в кадр вход, маршрут движения и часть рабочей зоны. Широкий сектор уменьшает количество слепых участков и дает оператору общий контекст события.

Оптическое увеличение не предусмотрено, поэтому масштаб определяется положением камеры. Если устройство находится слишком далеко, люди и предметы становятся мелкими. Для наблюдения за конкретной операцией камеру размещают ближе к контролируемому участку.

Перед креплением выполняют пробную съемку. Человек проходит по боковым границам и удаляется от камеры. Запись просматривают на регистраторе, а не только на монтажном мониторе. Такой тест учитывает реальное качество оцифровки и хранения.

Ночное наблюдение на расстоянии до 20 м

Встроенная ИК-подсветка рассчитана на дистанцию до 20 м. Это позволяет использовать камеру не только в маленькой комнате, но и в протяженном коридоре или более просторной внутренней зоне. При полном отсутствии видимого света изображение переходит в ночной режим.

Заявленная дальность не означает одинаковую яркость на всей дистанции. Светлая поверхность рядом с объективом отражает инфракрасное излучение и может пересветить передний план. Дальний участок при этом станет темнее. Камеру не направляют через стекло и не размещают вплотную к стене.

Ночную приемку проводят после отключения основного освещения. Человек проходит через ближнюю, среднюю и дальнюю части зоны. В архиве оценивают различимость фигуры и направление движения, после чего при необходимости корректируют наклон камеры.

Коаксиальная линия и качество сигнала

Состояние кабеля напрямую влияет на Full HD. Поврежденный экран, окисленный разъем или некачественное соединение могут вызвать помехи и потерю стабильности. Старую трассу следует проверить до установки новой камеры.

Диагностику начинают с короткого исправного кабеля возле регистратора. Затем подключают стационарную линию и сравнивают изображение. Если проблема появляется только на штатной трассе, проверяют разъемы, соединения и прохождение рядом с силовым оборудованием.

Коаксиальный кабель прокладывают на расстоянии от электродвигателей, преобразователей и мощных проводов. Наведенные помехи могут проявляться полосами или периодическим ухудшением кадра. Причину ищут во всем видеотракте, а не только в камере.

Питание корпусной HD-TVI-камеры DS-T204 (2.8 mm) HiWatch

Камера работает от источника 12 В постоянного тока. Поддержки PoE нет, поскольку питание и HD-TVI-сигнал передаются по разным линиям. Для существующего объекта можно использовать централизованный блок при достаточной мощности и исправной разводке.

Напряжение измеряют непосредственно возле работающей камеры. На длинном тонком проводе возникает падение, которое усиливается при включении ИК-подсветки. Днем устройство может работать стабильно, а ночью перезапускаться из-за недостатка питания.

Источник выбирают с запасом по мощности, соблюдая полярность. Для ответственной системы предусматривают резервное питание регистратора и камер. Это сохраняет запись при кратковременном отключении электричества.

Условия установки и приемка архива

Матрица 1/2,7 дюйма используется для формирования изображения. Рабочая температура составляет от -20 до +60 °C, размеры корпуса - 104 на 66 на 41 мм. Температурный диапазон не означает автоматической защиты от осадков и конденсата, поэтому условия монтажа оценивают отдельно.

При приемке проверяют дневной и ночной архив, точность времени и режим записи регистратора. Если сохраненное видео хуже живого изображения, корректируют параметры канала и сжатия. Критерием считается возможность получить нужную информацию из архива.

Купить корпусную HD-TVI-камеру HiWatch можно для модернизации коаксиальной системы до Full HD. В компании СПЕЦВИДЕОПРОЕКТ можно заказать DS-T204 (2.8 mm), подобрать источник 12 В и совместимый регистратор. Комплектация рассчитывается по длине линии, размерам зоны и условиям ночного наблюдения.
