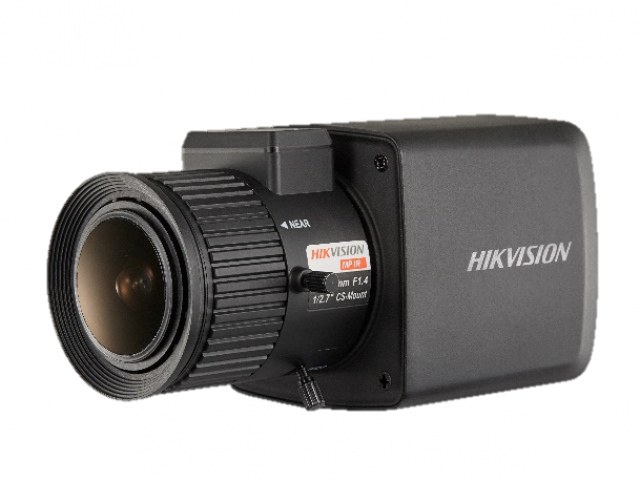

DS-2CC12D8T-AMM корпусная HD-TVI-камера Hikvision

На объекте со сложным освещением стандартной камеры с фиксированным объективом может быть недостаточно. Hikvision DS-2CC12D8T-AMM позволяет подобрать C/CS-объектив под конкретную дистанцию и передает изображение Full HD по коаксиальному кабелю. Чувствительная матрица, аппаратный WDR 120 дБ и регулировка диафрагмы делают модель подходящей для входной группы, кассового узла, проходной или производственного помещения.

Корпусная HD-TVI-камера DS-2CC12D8T-AMM Hikvision для профессионального наблюдения

Камера оснащена CMOS-матрицей 2 Мп и формирует изображение 1920 на 1080 пикселей. В системе PAL частота составляет 25 кадров в секунду. Устройство подключается к совместимому HD-TVI-регистратору через коаксиальную линию.

Корпусное исполнение позволяет отдельно выбирать объектив, кронштейн и при необходимости защитный кожух. Такой подход используется там, где стандартная оптика компактной камеры не соответствует рабочей дистанции или ширине сцены.

Модель выполнена в металлическом корпусе. Она не является готовой уличной камерой: для открытой установки потребуется герметичный термокожух, рассчитанный на размеры устройства и выбранного объектива.

Сменный объектив с креплением C/CS

Камера имеет крепление C/CS и поставляется без объектива. Оптику выбирают отдельно по ширине зоны, расстоянию до человека и требуемой детализации. Это необходимо учитывать при расчете полной стоимости комплекта.

Широкоугольный объектив подходит для общего обзора помещения, но уменьшает удаленные объекты. Оптика с большим фокусным расстоянием сужает кадр и увеличивает вход, кассу или другой выделенный участок.

Законы оптики не позволяют одновременно получить предельно широкий обзор и крупное изображение удаленной детали. Сначала определяют задачу наблюдения, затем рассчитывают фокусное расстояние и проверяют результат пробной съемкой.

Управляемая диафрагма DC drive

Камера поддерживает объективы с автоматической диафрагмой DC drive. Диафрагма изменяет количество света, поступающего на матрицу, и помогает адаптировать систему к дневному и вечернему освещению.

Такая оптика полезна возле входной двери, окна или на объекте с большим изменением яркости в течение суток. При избытке света диафрагма закрывается, а при его недостатке — открывается.

Объектив должен быть совместим с креплением и управлением камеры. После установки проверяют резкость при ярком и слабом освещении. Настройка только днем может привести к ухудшению фокусировки вечером.

Наблюдение при слабом освещении

Минимальная заявленная освещенность составляет 0,01 лк при F1.2 и включенном автоматическом усилении. Камера рассчитана на получение изображения при очень слабом остаточном свете, если установлен светосильный объектив.

Встроенной ИК-подсветки у модели нет. Указание работы при 0 лк с ИК означает использование внешнего инфракрасного осветителя. В полной темноте без дополнительного источника излучения информативного изображения не будет.

Внешнюю подсветку подбирают по углу объектива и рабочей дистанции. Слишком узкий луч освещает только центр, а слишком мощный осветитель пересвечивает ближние предметы. Камера и подсветка должны рассматриваться как единая оптическая система.

WDR 120 дБ для входа и яркого фона

Аппаратный WDR не менее 120 дБ помогает сохранять детали одновременно в ярких и темных областях. Эта функция особенно полезна, когда человек входит с освещенной улицы в более темное помещение.

Без компенсации контраста фон может выглядеть нормально, а лицо и одежда человека превратятся в темный силуэт. WDR объединяет информацию с разной экспозицией и выравнивает сложную сцену.

Качество проверяют в наиболее контрастное время суток. Человек входит через открытую дверь, останавливается в рабочей зоне и поворачивается к камере. Настройки принимают по архиву регистратора, а не только по живому изображению.

Снижение шума с помощью 3D DNR

Функция 3D DNR уменьшает цветной и яркостный шум при недостаточном освещении. Более чистое изображение удобнее для просмотра и требует меньше ресурсов при записи на цифровой регистратор.

Чрезмерное шумоподавление может сглаживать мелкие детали и создавать след за движущимся объектом. Настройку проверяют на человеке в движении, а не на неподвижной пустой сцене.

Если изображение остается шумным, сначала улучшают освещение или выбирают более светосильный объектив. Электронная обработка не создает детали, которые не попали на матрицу из-за физического недостатка света.

HD-TVI и отдельный CVBS-выход

Камера имеет основной аналоговый HD-выход для передачи изображения 1080p на HD-TVI-регистратор. Совместимость необходимо проверять по модели записывающего устройства и возможностям конкретного канала.

Дополнительный CVBS-выход через BNC можно использовать при монтаже и настройке с аналоговым тестовым монитором. Разрешение этого выхода ниже, поэтому окончательное качество оценивают по основному HD-TVI-сигналу и архиву регистратора.

Совпадение разъема BNC само по себе не подтверждает поддержку Full HD. Старый аналоговый регистратор может принять CVBS, но не HD-TVI. Перед поставкой проверяют формат и максимальное разрешение каждого входа.

Управление по коаксиальному кабелю

Протокол HIKVISION-C позволяет передавать команды управления по тому же коаксиальному кабелю, который используется для видеосигнала. Настройки камеры можно изменять через совместимый регистратор без отдельной управляющей линии.

Доступность меню и отдельных функций зависит от модели и прошивки регистратора. После подключения проверяют открытие экранного меню, изменение параметров изображения и сохранение настроек.

Коаксиальная трасса должна быть исправной. Поврежденный экран, окисленный BNC-разъем или промежуточная скрутка вызывают помехи и нестабильность. Линию тестируют до окончательного монтажа камеры.

Питание корпусной камеры DS-2CC12D8T-AMM Hikvision

Для питания используется 12 В постоянного тока, максимальная потребляемая мощность составляет 3 Вт. PoE не поддерживается: питание и видеосигнал передаются по отдельным линиям.

Напряжение измеряют возле работающей камеры. На длинном тонком проводе возникает падение напряжения, которое может привести к нестабильной работе. Источник выбирают с запасом и соблюдают полярность подключения.

Размеры корпуса без объектива составляют 69,29 на 54 на 56 мм, вес — около 175 г. Рабочая температура находится в диапазоне от -30 до +60 °C, однако температурный диапазон не заменяет защиту от влаги и пыли.

Купить корпусную HD-TVI-камеру Hikvision можно для объекта, где требуется сменная оптика, работа при слабом свете и WDR 120 дБ. В компании СПЕЦВИДЕОПРОЕКТ можно заказать DS-2CC12D8T-AMM, подобрать C/CS-объектив, кронштейн, внешний ИК-осветитель, кожух и совместимый регистратор. Комплектация определяется по рабочей дистанции, ширине сцены и условиям освещения.
